Cymatique : ce que le spectre d'un motif laisse voir

« Une ressemblance n'est pas une cause. Elle est une invitation à chercher pourquoi elle apparaît. »

Le sable et la plaque

En 1787, Ernst Chladni publie un petit livre sur les figures qu'il obtient en saupoudrant du sable sur une plaque de métal et en frottant son bord avec un archet. Le sable fuit les zones qui vibrent et s'accumule sur celles qui restent immobiles — les lignes nodales. Chaque hauteur de son produit sa figure, et la figure change quand la hauteur change.

L'expérience a traversé les siècles pour une raison simple : elle rend visible quelque chose qui ne l'était pas. Le son, qui n'a pas de forme, dessine une forme. Et cette traduction est stable, reproductible, indépendante de celui qui regarde.

C'est ce dernier point qui compte. Le sable ne dessine pas ce qu'on attend de lui. Il dessine ce que la plaque impose.

Ce que la plaque impose

Une figure de Chladni n'est pas la forme du son. Elle est la forme de la plaque quand ce son la traverse. Changez l'épaisseur du métal, la découpe du contour, le point d'appui, et la même note donnera une autre figure. Remplacez la plaque par de l'eau dans un récipient, et la profondeur du liquide, la tension de sa surface, le diamètre du cercle qui le contient entreront dans le résultat autant que la fréquence.

La figure naît d'une rencontre. Le son apporte une périodicité, le support apporte une géométrie, et ce qui apparaît appartient aux deux.

Cette précision a une conséquence dont on parle peu. La cymatique, telle qu'elle circule aujourd'hui, promet souvent davantage — que le son créerait la forme, que certaines fréquences engendreraient des figures privilégiées, que la matière obéirait à une harmonie cachée. La physique ne dit pas cela. Elle dit que des conditions aux limites précises, excitées à une fréquence donnée, sélectionnent certains modes propres. C'est déjà remarquable. Ce n'est pas une métaphysique.

Une correspondance construite

La page Cymatique de ce site ne prétend rien de tel, et c'est ce qui la distingue.

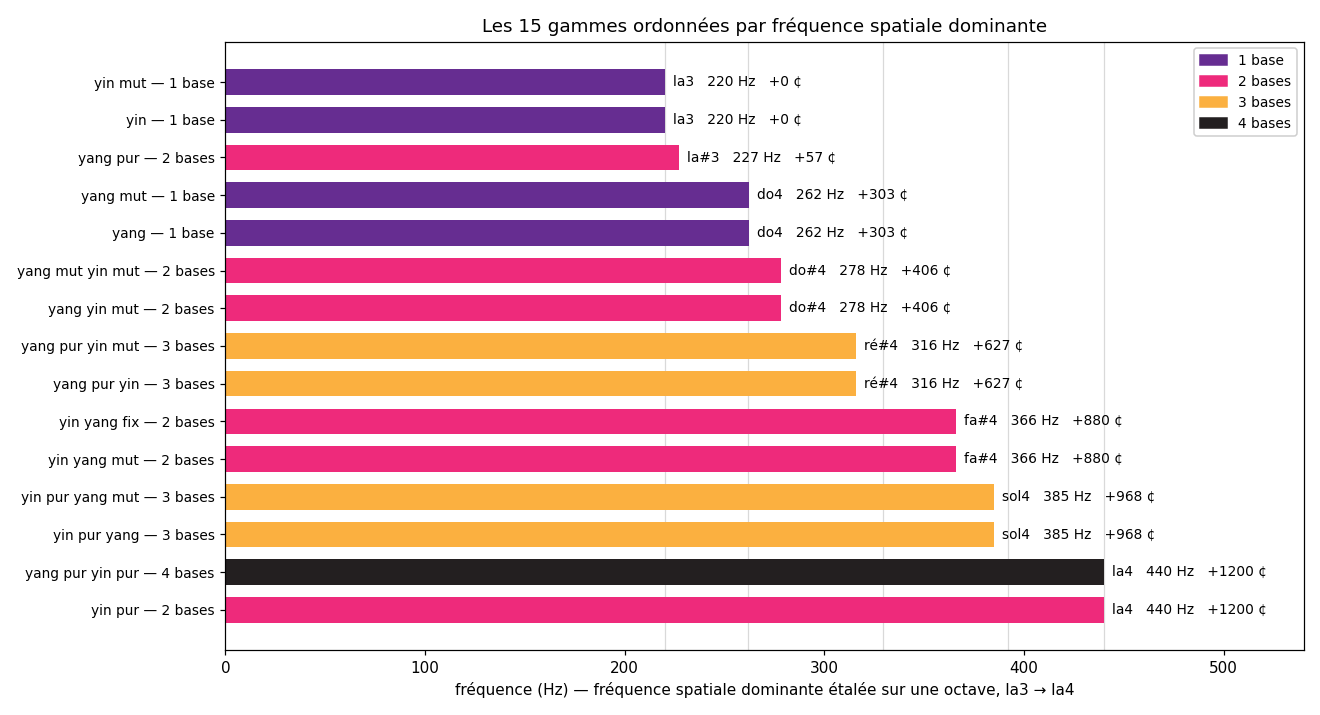

Ce qu'elle fait : elle écoute, elle estime la fréquence dominante de ce qu'elle entend, et elle affiche le pavage dont la fréquence spatiale s'en rapproche le plus. Les quinze gammes du traité sont rangées selon la densité de leur trame — combien de fois le motif se répète en traversant le carré. La page propose deux façons d'étaler cette densité en fréquences : sur plusieurs octaves, en proportion exacte du carré de la densité, ou ramenée à une seule octave, pour une comparaison immédiate.

La correspondance est donc construite. Elle repose sur une décision : associer une périodicité spatiale à une périodicité temporelle. Rien, dans la nature, n'impose cette association. Elle n'est pas fausse pour autant — elle est conventionnelle, au sens où un diapason est conventionnel. Personne ne reproche au la 440 de ne pas être inscrit dans l'ordre du monde.

Mais une convention peut s'appliquer à un objet quelconque ou à un objet structuré, et ce n'est pas la même chose. La question méritait d'être posée : qu'y a-t-il à mesurer, dans ces quinze motifs, avant même qu'on leur attribue une note ?

Ce que le spectre répond

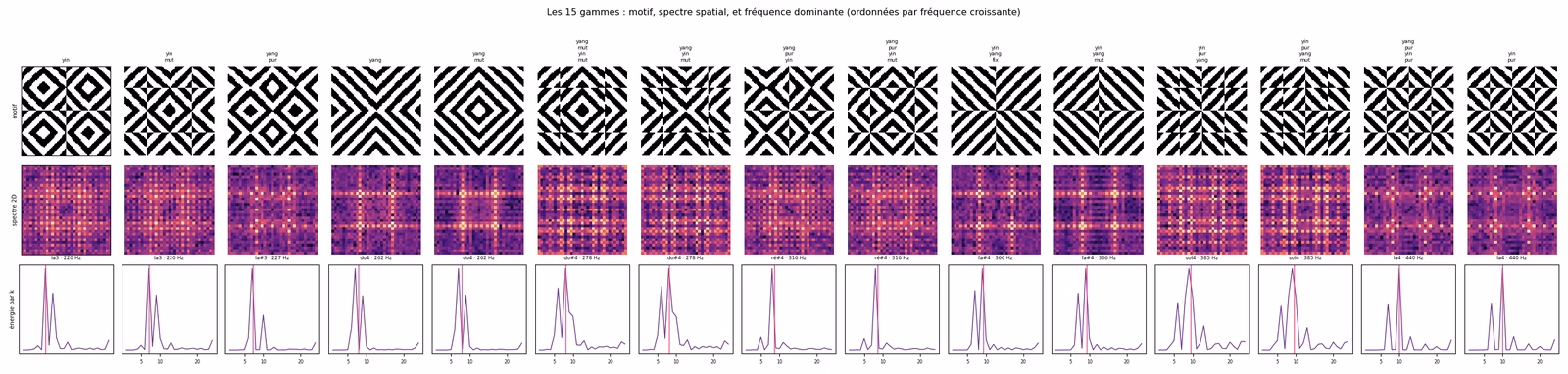

L'analyse est directe. On prend chaque motif, on en calcule le spectre spatial en deux dimensions, et on regarde comment l'énergie se répartit selon les fréquences. Trois choses apparaissent, dont une qu'aucune décision de construction ne prévoyait.

Les spectres portent la symétrie des axes, et ils la portent dans le sens inverse de ce qu'on pourrait croire. Une gamme Yang concentre son énergie sur les axes horizontal et vertical — 77,8 % pour Yang et Yang mutant, et rigoureusement zéro sur les diagonales. Une gamme Yin fait l'exactement l'inverse : 70,4 % sur les diagonales, rien sur les axes. La séparation est totale dans les deux cas, et l'analyse retrouve donc l'axe fondateur de chaque famille sans qu'on le lui ait dit — la seule donnée d'entrée est le masque binaire du motif.

Mesuré sur les quatre gammes de base, par transformée de Fourier 2D de la grille des moyennes par cellule.

Les gammes vont par paires, et les paires sont spectralement jumelles. Yin et yin mut, yang et yang mut, yin pur yang et yin pur yang mut : à chaque fois deux images visuellement distinctes mais de même fréquence dominante. La mutation déplace le dessin, elle ne change pas son contenu fréquentiel. Sur les quinze gammes, ces paires ne laissent que neuf hauteurs distinctes — trois motifs, yang pur, yin pur et yang pur yin pur, restent sans jumeau : chacun combine déjà les deux états d'un même axe, il n'y a donc rien à y muter.

Les courbes d'énergie sont piquées, pas étalées. Chaque gamme a une fréquence spatiale nettement dominante. Cela n'allait pas de soi : un motif quelconque produit un spectre diffus, où aucune fréquence ne l'emporte. On peut dire, avec la prudence qu'impose l'analogie, que chaque gamme a quelque chose comme un mode propre — à la différence près qu'un mode propre de plaque vient de conditions aux limites physiques, alors que celui-ci vient de la règle de construction du motif.

Neuf valeurs, par paires

C'est en regardant ces neuf hauteurs de plus près que l'analyse cesse d'être une simple vérification — et qu'une version antérieure de cette page s'est trompée, sur un point qu'il faut corriger ici sans le maquiller.

Les fréquences spatiales mesurées, en carrés d'indices de fréquence entiers (k² = fx² + fy², où (fx, fy) est le pic dominant du spectre 2D), valent : 1 · 2 · 4 · 5 · 8 · 9 · 10 · 13 · 20.

Gamme(s)	k²
yang mut, yang	1
yin mut, yin	2
yang pur	4
yin yang fix, yin yang mut	5
yin pur	8
yang mut yin mut, yang yin mut	9
yang pur yin mut, yang pur yin	10
yin pur yang mut, yin pur yang	13
yang pur yin pur	20

Des entiers, tous — mais cela n'a rien de remarquable, et une version antérieure de cette page présentait ce caractère entier comme une découverte, en le rapprochant des modes de vibration d'une plaque carrée (f proportionnel à √(m² + n²)). Le rapprochement était trompeur : fx et fy sont des indices de bin d'une transformée de Fourier discrète, entiers par construction, quelle que soit la grille analysée. k² = fx² + fy² est donc automatiquement entier, toujours, pour n'importe quel motif — ce n'est pas une propriété des quinze gammes, c'est une propriété de la mesure elle-même. Rien à voir avec les lignes nodales d'une plaque de Chladni.

Ce qui est réellement une propriété des quinze gammes, en revanche, c'est leur répartition sur ces neuf valeurs : douze gammes se regroupent en six paires de même k², et dans chaque paire les deux membres ne diffèrent que par l'état mutant d'un axe. Les trois gammes restantes — yang pur, yin pur, yang pur yin pur — combinent déjà les deux états d'un même axe et n'ont donc pas de jumeau : il n'y a rien à y muter.

Une version antérieure de cette page donnait un rapport de √2 entre les fréquences extrêmes, et y voyait celui du carré à sa diagonale. Ce rapport n'existe pas dans les valeurs mesurées : elles couvrent un facteur vingt, soit quatre octaves et un tiers. Le rapport annoncé provenait de valeurs qui ne décrivaient pas les motifs.

Un point de prudence, qui vaut pour tout ce qui précède. L'ancrage de fréquence que choisit la page Cymatique — do 128 Hz, quelle que soit l'échelle retenue ensuite, proportionnelle ou ordinale — est une décision arbitraire, pas une propriété du système. Ce qui appartient au système, ce sont les neuf valeurs elles-mêmes, entières par construction de la mesure, et leur répartition en six paires plus trois singletons.

Ce que la nomenclature dit, et ne dit pas

La nomenclature des quinze gammes — Yin et Yang, pur et mutant, combinés par une, deux, trois ou quatre bases — a été établie pour décrire des combinaisons dans un langage binaire. Elle vient du Yi King et de la logique des traits, pas de l'acoustique. Elle n'a jamais été conçue pour prédire quoi que ce soit d'une fréquence.

Sur un point, elle rencontre pourtant la mesure exactement. La mutation, qui dans le vocabulaire ne change pas la nature d'un trait mais son état, ne change pas non plus la fréquence : c'est ce que dit chaque paire spectralement jumelle, sans exception. Le vocabulaire avait donc raison de traiter la mutation comme une variation d'état plutôt que de nature.

Sur un second point, la correspondance ne se contente pas d'exister : elle est exacte, et une version antérieure de cette page la donnait pour lâche à tort — sur des valeurs qui, déjà, ne décrivaient pas les motifs.

Ce qui organise la hauteur, c'est bien le nombre d'axes combinés. Les gammes à une base occupent les valeurs 1 et 2, celles à deux bases 4, 5, 8 et 9, celles à trois bases 10 et 13, et la gamme qui réunit les quatre bases se trouve seule au sommet, à 20. La densité de la trame croît avec le nombre d'axes, sans qu'on l'ait demandé. Et les gammes vont par paires de même valeur : dans chaque paire, les deux membres ne diffèrent que par l'état mutant d'un axe. La mutation déplace le dessin, elle ne change pas son contenu fréquentiel.

C'est là que la comparaison avec une gamme musicale reste juste, mais autrement qu'on ne l'attendrait. Une gamme nomme des intervalles, et ces noms recouvrent des rapports géométriques précis : quand on dit « quinte », on dit trois pour deux. La nomenclature des quinze gammes recouvre elle aussi une structure — mais une structure de symétries, pas de nombres. Et c'est cette structure, non le vocabulaire qui la désigne, qui se retrouve dans les mesures.

Pourquoi son et trame se laissent rapprocher

Reste la raison de fond, et elle est mathématique plutôt que mystique.

L'oreille décompose un son en fréquences. L'œil, devant un motif répété, perçoit une périodicité, une cadence de l'espace. Les deux opérations relèvent de la même famille d'outils — l'analyse de Fourier, qui traite indifféremment une variation dans le temps et une variation dans l'espace. Une trame textile a une fréquence spatiale au sens strict, mesurable en cycles par unité de longueur, exactement comme un son a une fréquence en cycles par seconde.

Ce qui circule d'un domaine à l'autre n'est pas une substance. C'est une structure. Et le tissage, qui compte des fils et les répète, est peut-être le lieu où cette structure se laisse le mieux voir : un métier Jacquard exécute littéralement une partition, ligne après ligne.

Ce qu'il faut en attendre

Essayez. Sifflez, chantez, jouez une note. Regardez la trame changer, montez ou descendez pour la voir se transformer.

Si une ressemblance vous frappe à certaines fréquences — si le motif affiché évoque une figure que vous avez déjà vue sur une plaque ou dans un bol d'eau —, notez-la. Elle ne prouvera rien, et il ne faut pas lui demander de prouver quoi que ce soit. Mais une ressemblance qui persiste est le début d'une question, et les questions valent mieux que les certitudes empruntées.

C'est la seule promesse que cette page peut tenir honnêtement, et c'est déjà beaucoup : donner à voir une correspondance assumée comme telle, adossée à une structure mesurable, plutôt qu'à croire une correspondance déguisée en loi.

Essayez la page → Ouvrir la page Cymatique.
